| 名称：100-C热工全自动检定系统 | | | 编号：Pro200723145551 | | 型号： | | 询价：0550-7045818 | | 厂商： | | 时间：2011/3/30 14:57:06 | 购买： | |  | | |
|
|
| 100-C型热工全自动检定系统是我公司***新开发研制的第四代热工自动检定产品之一。它是在Windows 环境下，完全使用Windows环境下的语言开发出的新一代产品，系统是以高档微机为核心，配以高精度进口数字万用表,以及低电势扫描开关、功率调节器等构成的测控系统。操作者可在中文Win95/ Win98/ WinMe操作系统下方便地用鼠标进行全过程的操作,微机系统实时显示检定炉(或油槽等)的控温曲线、温度及检定时间等参数。系统完全按照******计量检定规程进行数据处理，并能打印各种记录表格、检定证书，还可保留原始记录以备将来查阅。系统完全实现了热电偶和热电阻检定过程的全部自动化，即：自动控温、自动检定、自动数据处理、自动打印检定结果。使操作者的劳动强度大大降低，并提高了检定的工作质量。本装置还提供了该系统的认证程序以及数据文件管理程序，为操作者对系统的认证和检定结果的归档、检索和查询提供了方便。 |
 |
|
技术指标 |
|
|
扫描开关寄生电势 |
≤0.4 u V |
|
分辨力 |
***高电势测量分辨力0.1 u V |
| ***高电阻测量分辨力0.1mΩ |
|
准确度 |
电势测量不确定度≤0.01% |
| 电阻测量不确定度≤0.01% |
| 热电偶检定不确定度≤1.2℃ |
| （含二等标准热电偶年变化0.7℃) |
| 热电阻检定不确定度≤0.05℃ |
|
恒温的稳定度 |
热电偶检定过程恒温后炉温变化≤0.2℃/min |
| 热电阻检定过程恒温后油槽温度变化≤0.04℃/min |
|
冷端自动补偿 |
当冷端温度在（20±10）℃的范围内时，补偿误差≤0.2℃ |
|
检定温度 |
热电偶300～1100℃ |
| 热电阻0～300℃（包括低温热电偶） |
|
检定支数 |
热电偶可同时检定1—5支 |
| 热电阻可同时检定1—5支，热电阻允许在同一温度点上进行多批检定 |
|
一次可连续检定点 |
热电偶4个 |
| 热电阻3个 |
|
检定时间 |
热电偶检定，正常条件下平均每百度约30分钟 |
|
工作环境 |
环境温度20℃±3℃ |
| 相对湿度≤75% |
|
使用电源 |
AC220V±10% 50±1HZ |
| 要求接地电阻≤4Ω |
|
|
系统的硬件配置 |
|

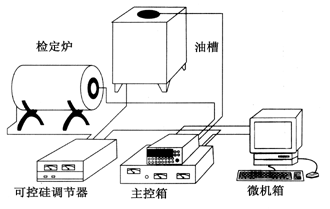

| 100-C热工自动检定系统由高精度数字多用表、主控箱、可控硅调节器、微机系统、恒温装置（检定炉和油槽）以及测量导线和通讯导线组成，如图所示。 |
|
|
100-C热工仪表自动校验系统配置清单 |
|
微
机
系
统 |
名称 |
单位 |
数量 |
备注 |
|
主机 |
套 |
1 |
配置P4 2.0以上256M 60G、光软驱，控制板卡（已装配） |
|
显示器 |
台 |
1 |
17寸纯平 |
|
激光打印机 |
台 |
1 |
EPSON或CANON系列 |
|
电脑桌 |
张 |
1 |
|
|
通讯电缆 |
根 |
1 |
|
|
多用电源插座 |
只 |
2 |
|
数
采
系
统 |
主控箱 |
台 |
1 |
|
|
测量控制电缆 |
套 |
1 |
|
|
万用表（进口） |
根 |
1 |
KEITHLEY 6 1/2位（进口） |
|
温度传感器 |
支 |
1 |
冷端补偿用 |
控温
系统 |
可控硅调节器 |
台 |
1 |
|
|
控制信号线 |
根 |
1 |
|
|
电源线 |
根 |
1 |
|
其
他
配
件 |
管式检定炉 |
台 |
1 |
|
|
标准油槽 |
台 |
1 |
|
|
标准水槽 |
台 |
1 |
|
|
冰点器 |
台 |
1 |
|
|
创冰机 |
台 |
1 |
|
|
二等标准热电阻 |
支 |
1 |
|
|
二等标准热电偶 |
支 |
1 |
|
|
二等标准下班管温度计 |
套 |
1 |
|
|
软件资料 |
套 |
1 |
软件光盘、合格证、说明书 | | | | 点击次数：4069 |  |
|
|
|
|
|
|
