名称：SWP-LED数字显示控制仪/光柱显示控制仪
编号：Pro2008515154148
型号：
询价：0550-7045818
厂商：
时间：2011/3/31 15:44:42
购买：
SWP-LED系列数字显示控制仪/光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度******的线性矫正测量。
　　SWP-LED系列光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示方式。
一、 主要特点
　　采用wn****输入无跳线设置，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。
二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）
型号
SWP-C803系列

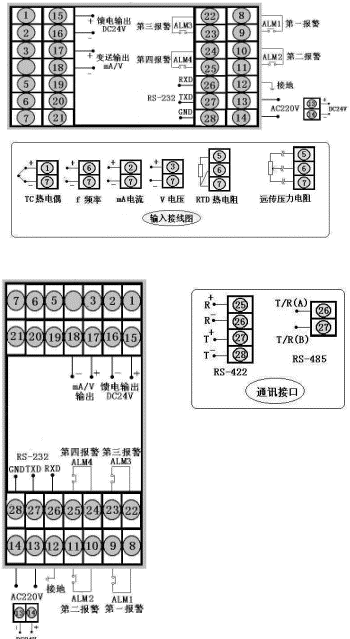

接 线 图
仪表外形


仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
型号
SWP-T803系列（横式）
仪表外形


仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

型号
SWP-S803系列
仪表外形


仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号
SWP-T801系列（竖式）
仪表外形


仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号
SWP-C401、C403系列（横）
接 线 图
仪表外形

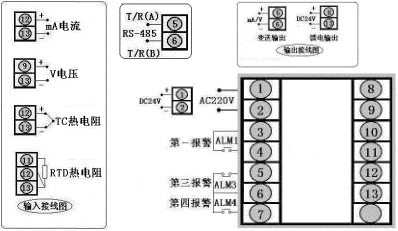

仪表尺寸:96×48×140mm
开孔尺寸:92×44mm
重 量:240g
型号
SWP-S401、S403系列（竖）
仪表外形


仪表尺寸:48×96×140mm
开孔尺寸:44×92mm
重 量:240g

型号
SWP-C901、C903系列
接 线 图
仪表外形

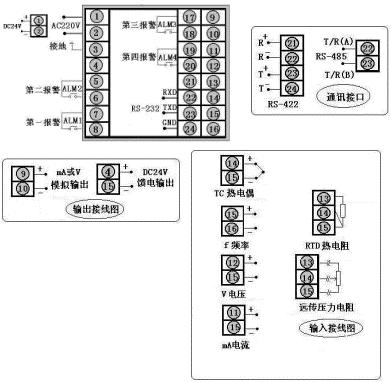

仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g
型号
SWP-C701、C703系列
接 线 图

仪表外形

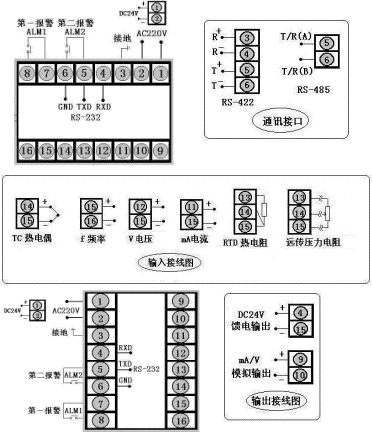

仪表尺寸:72×72×110mm
开孔尺寸:68×68mm
重 量:240g
型号
SWP-C101、C103系列
接 线 图
仪表外形

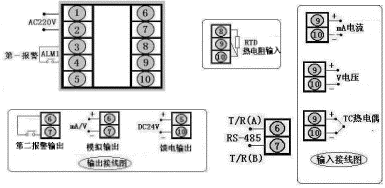

仪表尺寸:48×48×110mm
开孔尺寸:44×44mm
重 量:180g
三、 SWP-LED系列数字显示控制仪型谱表
型 号
代 码
说 明
SWP -
　□ 　□ □ □ － □　□－□□－□ □ －□ 　　 □
新系列
外形特征
C
S

横式显示仪表
竖式显示仪表
外形尺寸
1
4
7
8
9

48×48mm
96×48mm（横），48×96mm（竖）
72×72mm
160×80mm（横），80×160mm（式）
96×96mm
控制作用
01
03
04

测量显示
三位式控制
四限控制或四限报警输出
通讯方式
□

参见"通讯方式"
输出方式
□

参见"变送输出方式"
输入类型
□□

参见"输入类型"
第一报警方式
N
H
L

无报警（可省略）
上限控制/报警（四限控制/报警2H）
下限控制/报警（四限控制/报警2L）
第二报警方式
N
H
L

无报警（可省略）
上限控制/报警（四限控制/报警2H）
下限控制/报警（四限控制/报警2L）
馈电输出
P
DC24V馈电输出
供电方式
W
T
DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
四、 SWP-LED系列光柱测量显示控制仪型谱表
型 号
代 码
说 明
SWP -
T □　□ □－□ 　□－□□- 　□ 　□ - □　□-　□
外形尺寸
8
160×80mm（横），80×160mm（竖）
控制作用
01
03
04

测量显示
三位式控制
四限控制或四限报警输出
通讯方式
□
参见"通讯方式"
输出方式
□
参见"变送输出方式"
输入类型
□□
参见"输入类型"
第一报警方式
N
H
L

无报警（可省略）
上限控制/报警（四限控制/报警2H）
下限控制/报警（四限控制/报警2L）
第二报警方式
N
H
L

无报警（可省略）
上限控制/报警（四限控制/报警2H）
下限控制/报警（四限控制/报警2L）
馈电输出
P
DC24V馈电输出
供电方式
W
T

DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
显示方式
X

横式显示仪表
竖式显示仪表
★ 输入类型
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
01
B
400～1800 ℃
09
Pt100.1
-99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
-50.0～150.0 ℃
18
特 殊 规 格
用 户 特 定
03
K
0 ～1300 ℃
11
Cu100
-50.0～150.0 ℃
19
4～20 mA开方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
-1999～99999 d
20
0～10mA开方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
-1999～99999 d
21
1～ 5 V开方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
-1999～99999 d
22
0～5 V开方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
-1999～99999 d
23
可切换输入
详见下表　
08
Pt100
-200～650 ℃
16
0～20 mA
-1999～99999 d
24
频率输入　
0～5kHz　
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
01
B
05
T
09
Pt100.1
14
1～5 V
18
1～ 5V开方
02
S
06
J
10
Cu50
15
0～5 V
19
0～5V开方
03
K
07
WRe
12
4～20 mA
16
4～20 mA开方
　
　　
04
E
08
Pt100
13
0～10 mA
17
0～10mA开方
　
　
★ 变送输出方式
选型代码
0
2
3
4
5
8
输出方式
无输出
4～20mA
0～10mA
1～5V
0～5V
特殊规格
★ 通讯方式
选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格
★　注1：C80系列为0.8英寸LED显示，C90、S80、C70、C40系列为0.56英寸LED显示,C10系列为0.32英寸LED显示。
★　注2：四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。（四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警）。
★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
★　注3：C70、C10无频率信号输入。
★　型号举例：
SWP-C803-21-08－HL-T
测量显示，通讯方式为RS232,输出方式为继电器输出，输入类型为PT100,第一报警为上限报警，第二报警为下限报警，AC90～260V供电。
