| 名称：SWP-LED十六路智能巡检控制仪 | | | 编号：Pro2008515155244 | | 型号： | | 询价：0550-7045818 | | 厂商： | | 时间：2011/3/31 15:55:48 | 购买： | |  | | |
|
SWP-LED系列多路巡检控制仪用于工业控制系统多测量点的巡回检测、显示和报警。 |
| 一、 主要特点 |
| 可选择各输入通道统一报警控制输出(或统一变送输出)或各输入通道分别报警控制输出(或分别变送输出)。各通道统一报警控制输出并且可选择报警带记忆（任一通道报警未解除将一直报警直至所有通道均无报警）或报警无记忆（巡回至有报警通道时输出报警，巡回至无报警的通道时则不报警）。 |
| 二、 仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图） |
|
型号 |
SWP-MD80系列 |

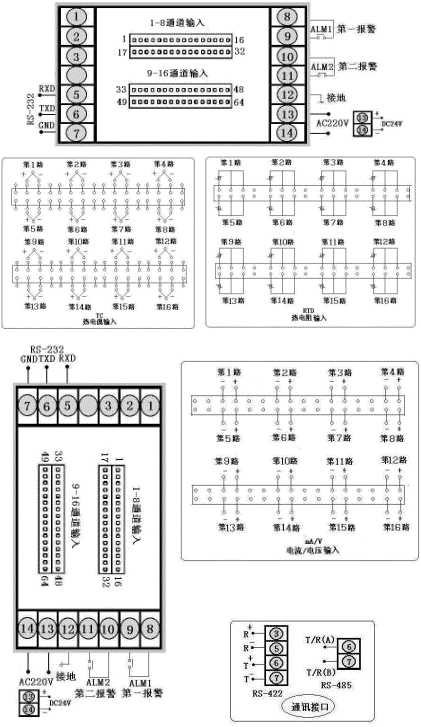

接 线 图 |
| 仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
|
|
型号 |
SWP-MS80系列 |
| 仪表外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
|
|
型号 |
SWP-MD808系列 |

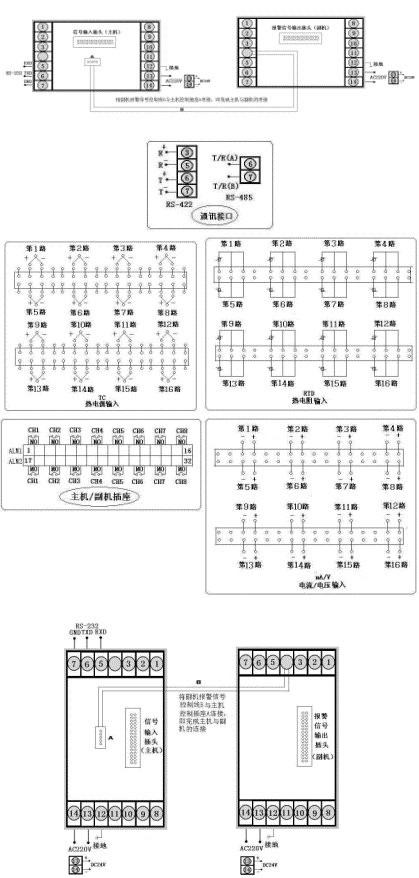

接 线 图 |
| 仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
|
|
型号 |
SWP-MS808系列 |
| 仪表外形 |
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
| |
|
三、 SWP-LED系列多路巡检测量控制仪型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP - M |
□ □ □ □- □ □ -□ □ - □ □- □- □ |
智能多路巡检控制仪 |
|
外形特征 |
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
160×80mm（横式）,80×160mm（竖式） |
|
控制作用 |
□ □ |
|
|
|
|
|
|
|
参见"控制作用" |
|
通讯方式 |
□ |
|
|
|
|
|
|
参见"通讯方式" |
|
输出方式 |
□ |
|
|
|
|
|
参见"控制输出方式" |
|
输入类型 |
□ □ |
|
|
|
|
参见"输入类型" |
|
第一报警方式 |
□ |
|
|
|
参见"报警方式" |
|
第二报警方式 |
□ |
|
|
参见"报警方式" |
|
报警记忆 |
|
|
|
|
供电方式 |
|
| DC24V供电 |
| AC90～265V供电（开关电源） |
| AC220V供电（线性电源，可省略） | | |
|
★ 特殊型号或要求的， 请提供分度号或参考标准，定货时说明 。 |
|
★ 输入类型 |
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA开方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA开方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V开方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V开方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切换输入 |
|
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
|
|
| |
|
★ 报警方式 |
|
选型代码 |
N |
H |
L |
|
输出方式 |
无位式控制或报警（可省略） |
位式上限控制或上限报警 |
位式下限控制或下限报警 | |
|
★ 通讯方式 |
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 | |
|
★ 控制输出方式 |
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR输出 |
SSR输出 |
特殊规格 |
SOT输出 | |
|
★ 控制作用 |
|
选型代码 |
06 |
07 |
08 |
09 |
14 |
|
输出方式 |
八路巡检测量显示 |
八路巡检统一控制/报警输出 |
八路巡检分别控制/报警输出 |
十六路巡检测量显示 |
十六路巡检统一控制/报警输出 | |
|
★ 注1：仪表一般为输入同一类型信号，如需各通道输入不同的信号，请在订货时详细注 明各通道的输入信号类型。 |
|
★ 注2：统一控制/报警输出：即仪表所有通道共用一个（或两个）报警输出继电器，或所有通道共用一组变送控制输出。统 一控制/报警输出仪表分以下两种报警方式（无特殊说明提供不带报警记忆的仪表）。 |
|
a .不带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警则报警输出关闭。 |
|
b .带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警但报警输出继续，直至所有通道均无报警方停止输出。 |
|
c .分别控制/报警输出：即仪表各测量通道均有一个（或两个）报警继电器输出报警，报警输出互相独立。或各测量通道均有一组相互独立的变送控制输出。当输入通道≤8时，可选择分别带上下限/路报警输出，当输入通道>8、≤16时，可选择上限或下限/路报警输出。 |
|
★ 型号举例： |
|
①SWP-MD807-21-08-HL-K-W |
|
八路巡检统一控制/报警输出，通讯方式为RS232，输出方式为继电器输出，输入类型为Pt100，第一报警为上限报警，第二报警为下限报警，带报警记忆功能，DC24V供电，横表。 |
|
②SWP-MS814-81-10-LH-T |
|
十六路巡检统一控制/报警输出，通讯方式为RS485，输出方式为继电器输出，输入类型为CU50，第一报警为下限报警，第二报警为上限报警，AC90～265V供电，竖表。 | | | | 点击次数：1173 |  |
|
|
|
|
|
|
