名称:SWP-VFD荧光显示记录仪 | | 编号:Pro20072316810 | 型号: | 询价:0550-7045818 | 厂商: | 时间:2011/3/30 16:10:15 | 购买:![](Images/Button_buy_01.gif) | | ![](Images/Pro_information_title.gif) | | |
SWP-VFD系列 PID控制仪是一种智能化多功能二次仪表,可按预先设置的程序,分段对被控参量自动进行监测,控制,记录与远传。适用 |
于进行高精度多段曲线程序升/降温控制的系统(如啤酒发酵、窑炉升温等)。可根据生产过程的要求,按照一定的曲线进行控制,***多 |
可分三十二段曲线对控制对象进行编程控制,每一段均采用PID参数设定控制,使控制更为准确可靠。 |
一.仪表特点 |
1、可分别带有一路PID控制输出及一种变送输出,可适用于各种测量控制场合。 |
2、***多可分六十四段曲线对控制对象进行编程控制,每一段均采用PID参数设定控制,使控制更为准确可靠。 |
|
3、可实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平滑切换。 |
4、具有多种曲线控制输出功能,可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。 |
5、采用双区PID控制,抑制超调,提高控制精度。 |
|
二、 特殊技术参数 |
控制输出方式 |
PWM输出,可控硅触发输出,固态继电器输出,电压/电流输出 |
设定/显示精度 |
+0.5% FS+1位数max。设定值与显示值匹配,无相对误差 |
比例范围 |
0.0%-100.0%(单位:0.1%) |
积分(复位)时间 |
0-9,999s(单位:1s) |
微分(比率)时间 |
0-9,999s(单位:1s) |
控制周期 |
1-250s(单位:1s) |
采样周期 |
0.5s | |
三、仪表外形及接线图(以下为基本配线,特殊订货请参考随机接线图) |
型号 |
SWP-VFD系列(横式) |

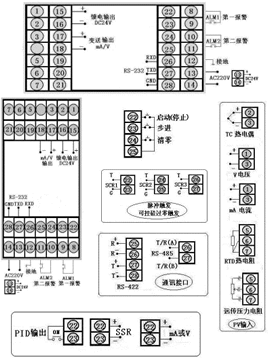

接 线 图 |
仪表外形 |
![](../upload/editorfiles/2007.2.3_16.9.18_4242.jpg)
仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g |
|
仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g
| |
四、SWP-VFD系列 PID控制仪型谱表 |
型 号 |
代 码 |
说 明 |
SWP -VFD-N |
□ □ □□- □ □ □- □□- □ □- □- □- □ |
新一代大屏幕带背光液晶显示仪表 |
仪表功能 |
P |
|
|
|
|
|
|
|
|
|
|
|
32段PID可编程序控制仪 |
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
160×80mm(横),80×160mm(竖) |
控制作用 |
05 |
|
|
|
|
|
|
|
|
|
PID调节功能 |
通讯方式 |
□ |
|
|
|
|
|
|
|
|
参见"通讯方式" |
控制输出 |
□ |
|
|
|
|
|
|
|
参见"控制输出方式" |
变送输出 |
□ |
|
|
|
|
|
|
参见"变送输出方式" |
输入类型 |
□□ |
|
|
|
|
|
参见"输入类型" |
第一报警方式 |
□ |
|
|
|
|
参见"报警输出方式" |
第二报警方式 |
□ |
|
|
|
参见"报警输出方式" |
馈电输出 |
P |
|
|
DC24V馈电输出 |
供电方式 |
|
|
DC24V供电 |
AC90~265V供电(开关电源) |
AC220V供电(线性电源,可省略) | |
外形特征 |
|
| |
★ 输入类型 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
01 |
B |
400~1800 ℃ |
09 |
Pt100.1 |
-99.9~199.9℃ |
17 |
30~350Ω |
-1999~99999 d |
02 |
S |
0 ~1600 ℃ |
10 |
Cu50 |
-50.0~150.0 ℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
03 |
K |
0 ~1300 ℃ |
11 |
Cu100 |
-50.0~150.0 ℃ |
19 |
4~20 mA开方 |
-1999~99999 d |
04 |
E |
0 ~1000 ℃ |
12 |
4~20 mA |
-1999~99999 d |
20 |
0~10mA开方 |
-1999~99999 d |
05 |
T |
-200~400 ℃ |
13 |
0~10 mA |
-1999~99999 d |
21 |
1~ 5 V开方 |
-1999~99999 d |
06 |
J |
0 ~1200 ℃ |
14 |
1~5 V |
-1999~99999 d |
22 |
0~5 V开方 |
-1999~99999 d |
07 |
Wre |
0 ~2300 ℃ |
15 |
0~5 V |
-1999~99999 d |
23 |
全可切换输入 |
详见下表 |
08 |
Pt100 |
-200~650 ℃ |
16 |
0~20 mA |
-1999~99999 d |
24 |
频率输入 |
0~10KHz | |
★ 全切换输入只需设定仪表二级参数,即可切换输入多种分度号,可输入分度号如下: |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1~5 V |
21 |
1~5 V开方 |
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0~5 V |
22 |
0~5 V开方 |
03 |
K |
07 |
WRe |
12 |
4~20 mA |
19 |
4~20 mA开方 |
|
|
04 |
E |
08 |
Pt100 |
13 |
0~10 mA |
20 |
0~10mA开方 |
|
| |
★ 报警输出方式 |
选型代码 |
N |
H |
L |
G |
A |
D |
输出方式 |
无报警(可省略) |
上限报警 |
下限报警 |
偏差内报警 |
偏差外报警 |
LBA报警 | |
★ 变送输出方式 |
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
输出方式 |
无输出 |
继电器 |
4~20mA |
0~10mA |
1~5V |
0~5V | |
★ 通讯方式 |
选型代码 |
0 |
2 |
4 |
8 |
9 |
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 | |
★ 控制输出方式 |
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
输出方式 |
无输出 |
继电器 |
4~20mA |
0~10mA |
1~5V |
0~5V |
SCR输出 |
SSR输出 |
特殊规格 |
SOT输出 | |
SCR--可控硅过零触发脉冲输出,SSR--固态继电器控制输出,SOT--双向可控硅输出 |
★ 型号举例: |
①SWP-VFD-P805-21-09-HL-P-W-S |
通讯方式为RS-232,输出方式为继电器输出,输入类型为Pt100.1,第一报警为上限报警,第二报警为下限报警,DC24V馈电输出,DC24V |
供电,竖表。 |
②SWP-VFD-P805-81-08-LH-P-T |
通讯方式为RS-485,输出方式为继电器输出,输入类型为Pt100,第一报警为下限报警,第二报警为上限报警,DC24V馈电输出, |
AC90~265V供电(开关电源),横表。 | | | 点击次数:3836 | ![](Images/Button_top_01.gif) |
|
|
|
|
|
|
