| 功率因数/频率、功率因数组合变送器
型号：YWD-COSΦ/FCOSΦ
一、概述
本系列变送器是以AT89C52单片机为核心，采用***新算法，能同时实现交流电路的频率及功率因数的准确测量。在国内******产品中处******水平。
二、产品名称及型号
功率因数变送器 YWD-COSΦ
频率、功率因数组合变送器 YWD-FCOSΦ：
三、执行标准
GB/T13850-1998标准
四、主要技术指标
a) 精度等级：0.2级，0.5级；
b) 输入、输出、辅助电源及测量量程参数：
|
Vn：
输入电压 |
V1：
100V |
V2：
220V |
V3：
270V |
V4：
380V |
V5：
用户自定 |
|
An：
输入电流 |
A1：
1A |
A2：
5A |
A3：
6A |
A4：
用户自定 |
|
Pn：
辅助电源 |
P0：
无源 |
P1：
AC110V±15% |
P2：
AC220V±15% |
P3：
用户自定 |
|
Fn：
频率量程 |
F1：
45～55Hz |
F2：
48～52Hz |
F3
40～60Hz |
F4：
用户自定 |
|
Cn：
功率因数量程 |
C1：
0（C）～1～0（L） |
C2：
0.5（C）～1～0.5（L） |
C3：
0～1 |
|
On
输出规格 |
O1
4～20mA |
O2
4～12～20mA |
O3
0～5V |
O4
0～±5V |
O5
用户自定 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
c) 功 耗：≤1W；
d) 过载输入：电流：2倍连续，30倍15秒，100倍1秒；
电压：2倍连续；
e) 吸收功耗：电压回路：＜0.22VA/220V
电流回路：＜0.1 VA/5A
f) 响应时间：≤400ms；
g) 负载能力：电流输出：≤650Ω，电压输出：≥2kΩ；
h) 工频耐压：输入/输出/辅助电源/外壳间：AC2000V/min·1mA；
i) 绝缘强度：≥100MΩ；
j) 工作环境：温度：-10～50℃，湿度：10～98%（无凝露）；
k) 贮藏条件：温度：-40～70℃，湿度：10～99%（无凝露）；
l) 外型尺寸： 110 mm×75 mm×120mm

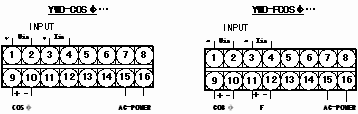

五、接线图
注：Uin、Lin均为同相相电压、相电流。
六、安装方式
采用DIN导轨和螺钉两种安装方式，导轨宽35mm。螺钉大小为M4×12。
七、订货须知
签定订货合同时应详细写明所需的型号、规格，对所选的型号、规格按下列格式将代号填入，特殊规格用文字说明。
例1：YWD-COSΦ-V3-A3-P2-C2-O2
YWD-COSΦ功率因数变送器
输 入：270V 6A
辅助电源：AC 220V±15%
量 程：0.5（C）～1～0.5（L）
输出规格：DC 4～12～20mA
例2：YWD-FCOSΦ-V1-A2-P2-F1-C3-O1
YWD-FCOSΦ频率、功率因数组合变送器
输 入：100V 5A
辅助电源：AC 220V±15%
量 程：45Hz～55Hz 功率因数：0～1
输出规格：DC 4～20mA

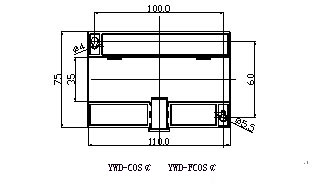

八、安装尺寸（底部视图）
|
