| 三组合交流电流（电压）变送器
型号：YWE-3I(U)
一、 概述
交流电流（电压）变送器是一种能将被测交流电流（交流电压）转换成按线性比例输出直流电压或直流电流的仪器，广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。
交流电流、电压变送器具有单路、三路组合结构形式，其特点为：
1、准确度高（典型：0.2% ***好0.05%）。
2、整个量程范围都有******的线性度。
3、集成化程度高，结构简单，优良的温度特性和长期工作稳定性，使变送器免于定期校验。
二、产品名称及型号
|
名 称 |
型 号 |
辅 助 电 源 |
|
单交流电流变送器 |
YWD-I、 YWE-I、YWF-I 、YWL-I |
YWD系列可选：AC：220V 110V
DC：220V 110V 48V 24V
YWE、YWF、YWL系列可选：
DC： 24V、15V、12V |
|
三组合交流电流变送器 |
YWD-3I、YWE-3I、YWL-3I |
|
单交流电压变送器 |
YWD-U、 YWE-U、YWF-U 、YWL-U |
|
三组合交流电压变送器 |
YWD-3U、YWE-3U、YWL-3U |
三、执行标准
GB/T13850-1998idtIEC688:1992
四、主要技术指标
a) 精度等级： 0.2级、0.5级
b) 输入、输出及辅助电源参数
|
Vn
输入电压 |
V0
0～70V |
V1
0～120V |
V2
0～250V |
V3
0～300V |
V4
0～450V |
V5
0～500V |
V6
用户自定 |
|
An
输入电流
|
A1
0～1A |
A2
0～5A |
A3
0～10A |
A4
0～30A |
A5
0～50A |
注：
A4、A5、 A6、A7、 A8
仅适合于YWF类结构的产品。 |
|
A6
0～75A |
A7
0～100A |
A8
0～150A |
A9
用户自定义 |
|
Pn
输助电源 |
P1
DC24V±15% |
P2
DC12V±15% |
P3
AC220V±15% |
P4
用户自定 |
|
On
输 出 |
O1
0～5V |
O2
1～5V |
O3
0～2OmA |
O4
4～20mA |
O5
用户自定 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
c) 输入频率： 50Hz±5Hz
d) 过载输入：电流：2倍连续 30倍1 秒
电压：2倍连续
e) 吸收功率：电压回路：＜0. 5VA/450V
电压回路：＜0.2VA/100V
电流回路：＜0.1 VA/5A
f) 响应时间： ≤350ms
g) 输出负载：电流：当辅助电源≥24V时，RL≤650Ω；
当辅助电源为＋12V、＋15V时，RL≤300Ω；
电压：RL≥2kΩ
h) 工频耐压：输入/输出/外壳间：AC 2kV/min
i) 绝缘电阻： ≥20MΩ
j) 冲击电压： 5kV/1.2-50μs（峰值）
k) 工作环境：温度:-10～50℃ 湿度:10～90%（无凝露）
l) 贮藏条件：温度:-40～70℃ 湿度:10～95%（无凝露）
m) 外形尺寸：
YWD-I、YWD-U型： 55 mm×75 mm×120mm³
YWD-3I、YWD-3U型： 110 mm×75 mm×120mm
YWE-I、 YWE-U型： 42mm×75 mm×70mm
YWE-3I、YWE-3U型： 110 mm×75 mm×70mm
YWF-I、 YWF-3U型： 104 mm×31 mm×77mm
YWL-I(3I)、 YWL-U(3U)型： 75 mm×22.5mm×100mm

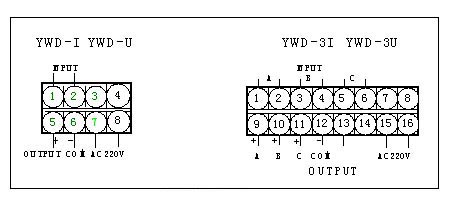

五、接线图
1、YWD系列单交流电流（电压）/三组合交流电流（电压）变送器
|
