一、概述
YWG系列霍尔效应变送器，针对霍尔效应变送器普遍存在温度漂移大的缺点，采用补偿电路进行控制，有效地减少了温漂对测量精度的影响，确保测量准确；可以测量任意波形的电流和电压，按用户要求提供标准变送器输出参数（如：DC 0～5V、1～5V、0～20mA、4～20mA等），具有精度高、安装方便、售价低的特点。
YWG系列霍尔效应变送器广泛应用于变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监控等需要隔离检测电流电压的设施中。
二、原理
YWG-HTD-6-□A□/□型电流变送器是一种原边与副边高度电隔离，能将被测直流、交流、脉动电流等信号按线性比例转换成直流电流或直流电压输出的仪器。它具有温度特性好、线性度高、性能稳定、产品可上下开合、安装简便等优点。

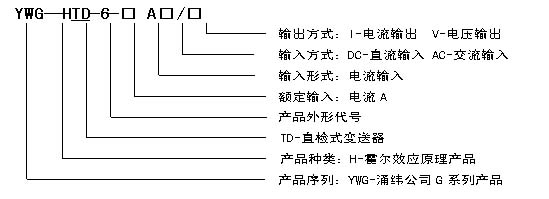

三、 型号说明
四、技术性能指标
| 过载能力 |
2IN |
频率特性 |
0～10kHz |
| 精度等级 |
＜1.0%NIN |
绝缘耐压 |
3kVRMS/50Hz/min |
| 线性度 |
优于0.2% |
工作环境 |
0～45℃ |
| 温度漂移 |
优于±100ppm/℃ |
工作电源 |
±12V～±15V |
| 反应时间 |
小于100ms |
阻燃特性 |
UL94-VO |
| 失调 电压小于±20mV 电流小于±0.2mA |
电源耗电 电压输出≤30mA 电流输出≤30mA＋IM |
五、执行标准
QB/441600 17 113-2002
六、型号及参数
| 型 号 |
输 入AC、DC/输 出DC |
引 脚 接 线 |
| YWG-HTD-6-800A |
0～800A/DC 0～5V、1～5V、0～20 mA、4～20 mA |
1: 正工作电源端
2: 负工作电源端
3: 测量输出端
4: 公共接地端
|
| YWG-HTD-6-1000A |
0～1000A/DC 0～5V、1～5V、0～20 mA、4～20 mA |
| YWG-HTD-6-1500A |
0～1500A/DC 0～5V、1～5V、0～20 mA、4～20 mA |
| YWG-HTD-6-2000A |
0～2000A/DC 0～5V、1～5V、0～20 mA、4～20 mA |

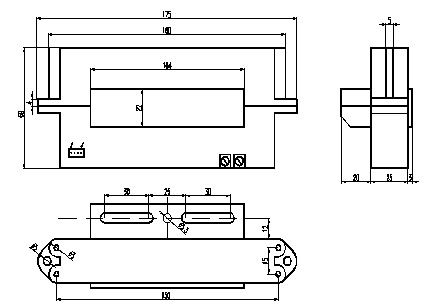

七、外形图
八、注意事项
1）工作电源、输出端须***正确连接，不能错接；
2）对于两个电位器，请不要随意调整，若需调校，用小螺丝刀缓慢旋转至所需精度即可；
3）原边母线的温度不应超过60℃；
4）当电流母线填满原边穿线孔时，获得***佳的测量精度；
5）使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米；
6）测直流电流时，电流方向与产品外壳上所标示的箭头同向时,才能得到正向输出。 |
