名称：交流开关量变送器

型号：YWE-K1

一、概述

开关量变送器是一种能将被测交流电压转换成按特定要求输出直流电压或继电器接点的仪器。三组合开

关量变送器则由三个彼此独立且相互隔离的单个开关量变送器电路组合而成，具有三个单路开关量变送器的

功能。开关量变送器可广泛用于电力、邮电、石油、煤炭、冶金、市政等部门。

二、型号

单交流开关量变送器： YWE-K1

三交流开关量变送器： YWE-K3

三、主要技术指标

1） 输入：AC 0～600V、45～55Hz或0～15A，45～55Hz 。

2） 输出：

a、电压输入时：

当输入电压大于或等于某一临界值时（如：100V），输出高电平（5V），或继电器接点输出（闭）。

当输入电压小于（比如，比某一临界值（100V）小10V时）或等于90V，输出低电平（0V），或继电器接

点输出（开）。

b、电流输入时：

当输入电流大于或等于临界值（如：250mA），输出为高电平(5V)，或继电器接点输出（闭）。

当输入电流小于或等于临界值（如：230mA），输出为低电平（0V），或继电器接点输出（开）。

V C、继电器接点容量：DC 30V、1A

说明：电压输入和电流输入临界点可按用户要求设定（如：150V、200V或0mA、1A等）。

3） 辅助电源：DC 5V、12V、24V

4） 工频耐压：输入/输出，输入/电源间：AC 2kV/min，漏电流1mA。

5） 绝缘强度：≥20MΩ

6） 工作环境：温度：-10～50℃，湿度：10～90%（无凝露）

7） 外形尺寸：YWE-K1： 42mm×75mm×70mm

YWE-K3： 110mm×75mm×70mm

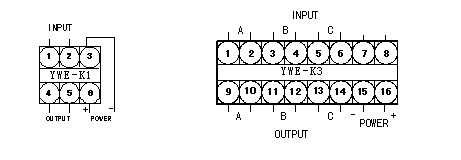

四、接线

五、安装

采用DIN导轨和螺钉两种安装方式，导轨宽度为35mm。螺钉大小为M3×12。

六、注意事项

1、输入与输出须***成一一对应关系。

2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度应小于2500米。

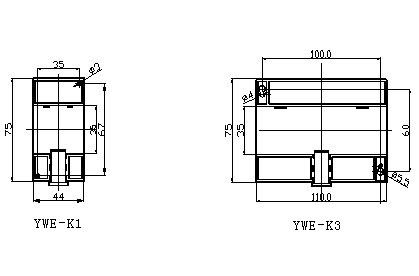

七、安装尺寸（底部视图）
